〜給水管用濁水排水用器具〜
★特許【特願2008-013948】出願中
★東京都水道局「平成19年度水道工事イメージアップコンクール」『審査員特別賞』受賞対象器具 |
|
濁り水を見逃しません！
|
 |
（都ねじ用） |
 左記製品の承認図を、PDF形式で開く。 |
|
|
|
 |
（上水ねじ用） |
左記製品の承認図を、PDF形式で開く。 |
呼び径20mm |
|
| ■製品イメージ |
|
| ■特長 |
■水道メータの取付け位置で給水管内の水の透明さが確認できます。
■メータ引換など水道工事における給水管の洗浄・排水作業に便利です。
■本体の上流側に「ストレーナ」を挿入することにより、異物を採取することができます。
■「メータユニット」にも使用できます。 |
| ■仕様 |
|
| 型 式 |
FM-KA-20T/FM-KA-20J |
| 呼び径 |
20mm |
| 材質 |
透明アクリル樹脂・青銅鋳物 |
| 適用流体 |
水道水 |
| 構造耐圧 |
1.75MPa |
| 重量 |
360g |
| 備考 |
| FM-KA-20T ： メータねじ規格 都ねじ用 |
| FM-KA-20J ： メータねじ規格 上水ねじ用 |
|
|
※給水管との接続には都ねじと上水ねじがあります。ご注文時にはどちらか型式をご指定ください。
| ■寸法図 |
 |
|
注１）濁水中の異物を採取するときは、「カクニンクン」の上流側に「ストレーナ」を挿入してくだ
さい。

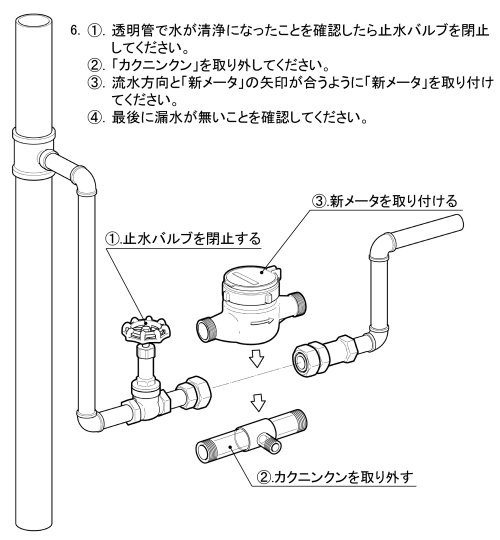

注２）メータ下流側の詰まりを除去するときは、「カクニンクン」を逆さに取り付けて、排水口か
らテストポンプで圧送してみてください。 |
|
|
|
|
上記手順のPDFデータをダウンロードする。 |
|
| ■メータユニットへの使用例 |
 |
※「カクニンクン」はメータユニットにも使用できます。
|
|
 |
|
|
|
