〔測定範囲 ５・１０・２０ｍ〕 |
| 【製品価格】 |
| ■仕様 |
| 型 式 |
FM-PLS-2AJ-□□ |
| FM-PLS-2AJ-03 |
FM-PLS-2AJ-05 |
FM-PLS-2AJ-10 |
FM-PLS-2AJ-20 |
| 測定範囲 |
0〜3m |
0〜5m |
0〜10m |
0〜20m |
| 適用流体 |
上水および中水 |
| 流体温度 |
常温 |
| 受圧部構造 |
シリコンオイル封入 |
| 受圧部材質 |
ダイヤフラム(SUS316L) |
| 圧力検出素子 |
拡散型半導体感圧素子 |
| 精度（直線性） |
±0.5%FS以下（±0.3%FS以下） |
| 温度特性 |
±0.05%FS／℃以下(0〜60℃) |
| 定格電圧 |
DC24V±10% |
| 出力電流 |
DC4〜20mA(2線式) |
| 負荷抵抗 |
600Ω(DC24V) |
| 絶縁抵抗 |
100MΩ以上(500V DC) |
| 耐電圧 |
AC500V (1分間) |
| 使用湿度範囲 |
35〜85%RH（結露しない事） |
| 端子函 |
材質：アルミダイカスト |
| 端子函構造 |
IP-66相当 |
| 重量 |
約700g |
| 取付姿勢 |
水平 |
| 接続口径 |
Rc 3/4 |
| 備考 |
− |
|
| ■図面 |
|
|
承認図(PDF) |
分解図(PDF) |
CAD図(DXF) |
 |
 |
- |
 |
|

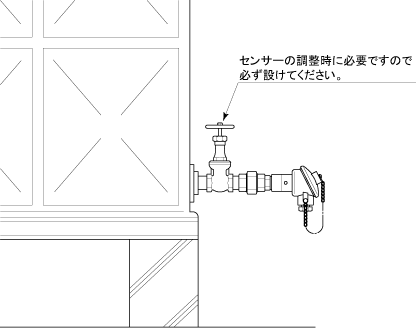

| ■設置例 |
|
|
|
