〔測定範囲 ５ｍ〕 |
| 【製品価格】 |
| ■仕様 |
| 型 式 |
FM-PLS-3S |
| 適用流体 |
上水および中水 |
| 流体温度 |
常温（凍結しないこと）） |
| 受圧部構造 |
シリコンオイル封入 隔膜構造 |
| 受圧部材質 |
ダイヤフラム(SUS316L) |
| 圧力検出素子 |
拡散型半導体感圧素子 |
| 定格圧力 |
0〜0.05Mpa |
| 精度（直線性） |
±0.5%FS以下（±0.3%FS以下） |
| 温度特性 |
±0.05%FS／℃以下(0〜60℃) |
| 定格電圧 |
DC24V±10% |
| 出力電流 |
DC4〜20mA(2線式) |
| 負荷抵抗 |
600Ω(DC24V) |
| 絶縁抵抗 |
100MΩ(500V DC) |
| 耐電圧 |
AC500V (1分間) |
| 応答速度 |
5msec以下 |
| 重量 |
600g |
| 取付姿勢 |
垂直 |
| 接続口径（中継ボックス） |
電極保持器接続口と同一口径(PF2管用平行ネジ) |
| 備考 |

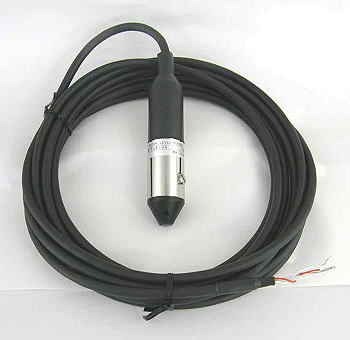

センサ引出し線5.5m付き
中継ボックスはオプション（樹脂製・ステンレス製） |
|
| ■図面 |
|
|
承認図(PDF) |
分解図(PDF) |
CAD図(DXF) |
 |
 |
- |
 |
|

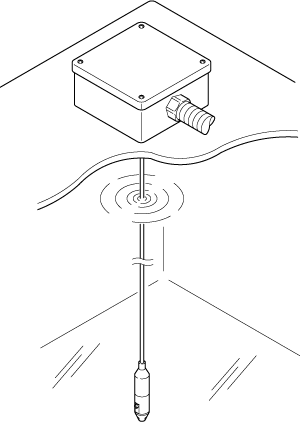

| ■設置例 |
|
|
|
